ESPECIFICAÇÕES GERAIS
# Opera com fibra multimodo. Para uso na conexão entre dois pontos.
# Funciona de dois modos: com ou sem alimentação externa.
# Alcance com alimentação externa:
-4 km por fibra 62,5/125 microns.
-3 km por fibra 50/125 microns.
-2 km por fibra 100/140 microns.
-30 metros por fibra plástica de 1000 microns.
# Alcance sem alimentação externa (só com energia dos dados):
-3 km por fibra 62,5/125 microns.
-2 km por fibra 50/125 microns.
-1 km por fibra 100/140 microns.
-20 metros por fibra plástica de 1000 microns.
# Observação: alguns laptops não possuem energia suficiente nos dados para acionar o modo de operação “sem alimentação externa”. Neste caso deve-se usar fonte externa de 5 volts. Consulte neste site “fonte universal”.

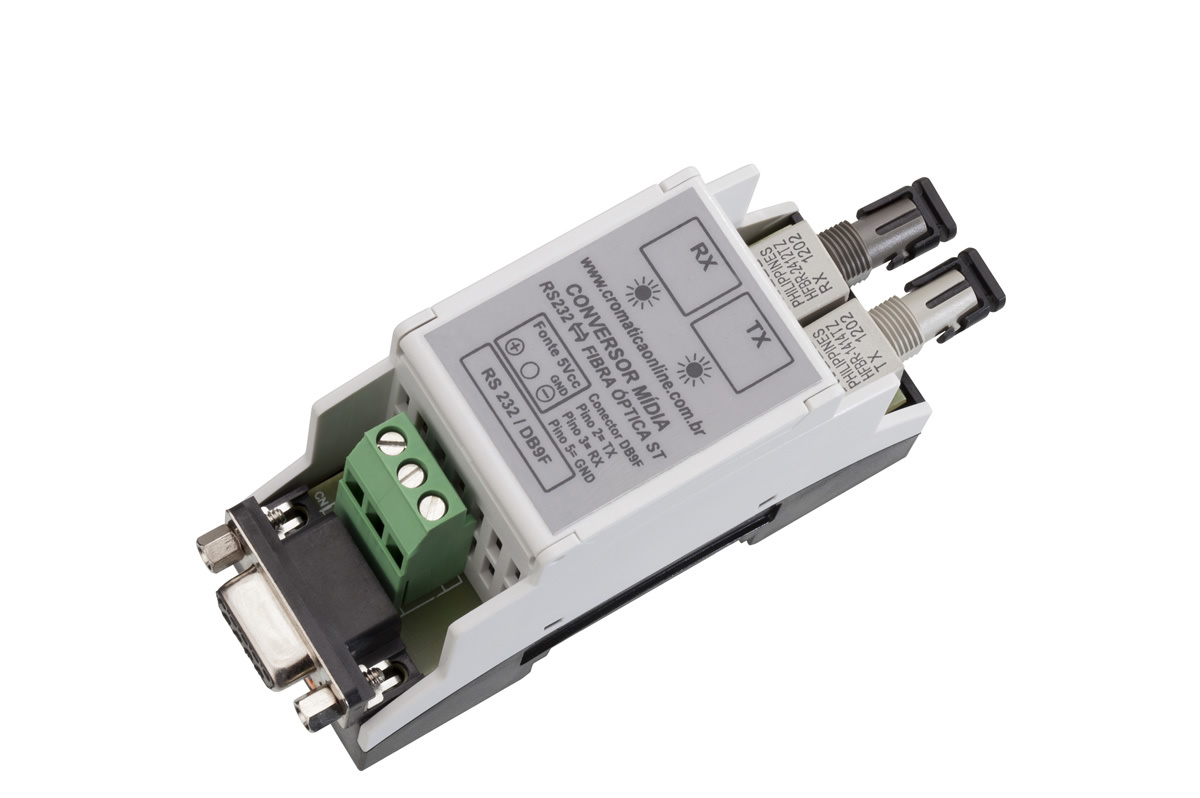

# Interface elétrica com conector db-9, fêmea. Alimentação via conector de parafusos. Instruções de uso e pinagem na etiqueta plástica frontal.
# Interface óptica com conectores st.
# Conexões elétricas: pino 2- tx, pino 3-rx, pino 5-gnd.
# Transmissão em 850 nm.
# Mecânica para trilho din. Dimensões: 35mm (l) x 90 mm (h) x 60mm (p).
# Velocidade de transmissão: dc até 115 kbit/s.
# Possui 2 leds indicativos de atividades nas portas ópticas, tx e rx.
# Conversor transparente à protocolos. Não há softwares embutidos.
# Faixa de operação de umidade: 0% a 90%.
# Faixa de operação de temperatura: 0ºc a 50ºc.
# Funcionamento simples. É ligar e funcionar.Não é necessário ler manuais.
GENERAL FEATURES
# Bidirectional connection between two points through multimode fibers
# Two operational modes: with or “without external energy”
# Maximum link length with external power supply:
– 4 Km using 62.5/125 microns fiber
– 3 Km using 50/125 microns fiber
– 2 Km using 100/140 microns fiber
– 30 meters using 1000 microns plastic fiber
# Maximum link length without external power supply:
– 3 Km using 62.5/125 microns fiber
– 2 Km using 50/125 microns fiber
-1 Km using 100/140 microns fiber
# Notice: some laptops do not have energy enough in the data to drive the converter in the mode “without external energy”. In this case, a 5 VDC external power suplly must be used. Please check at this site “UNIVERSAL POWER SUPPLY”
# Female DB-9 electric connector for input and output signals.
# Voltage supply through screw connectors. Use instruction at frontal plastic label
# Optical connectors ST type
# Electrical connections: pin 2, TX; pin 3, RX; pin 5, GND
# Wavelength: 0.85 micron or 850 nm # Case: robust plastic. For fixation in a DIN rail
